MH-400A
控制器
FANUC 0iMF PLUS
X,Y,Z 行程
650 / 500 / 500 mm
工作台尺寸
400 x 400 mm
工作台數量
雙盤

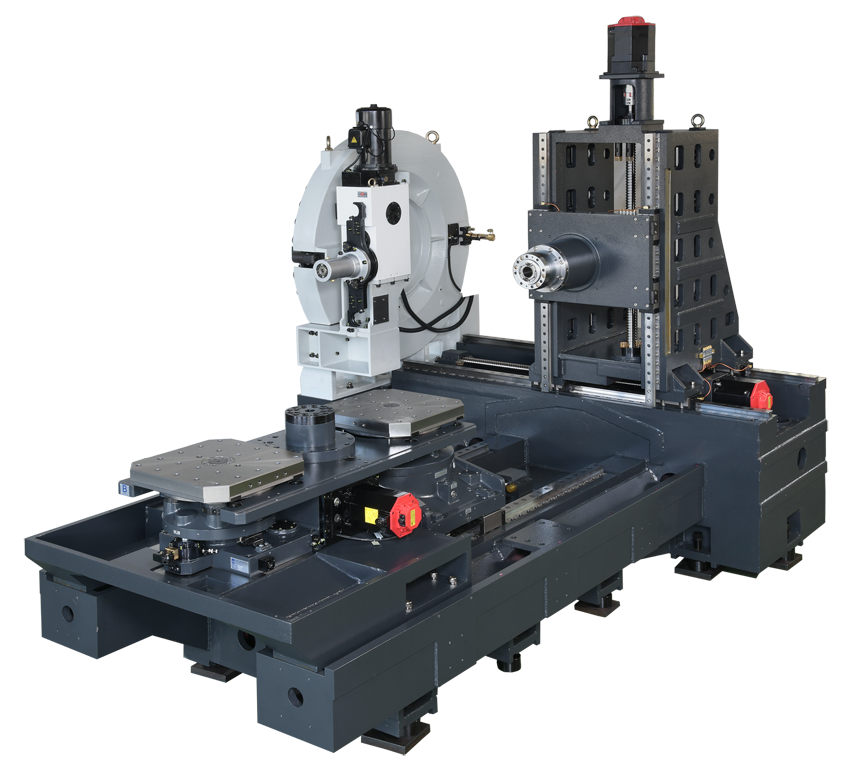

立柱採用對稱的雙壁結構設計，可避免因溫度升高導致熱變形進而影響切削精度。高強度的鑄件，不僅可以防止振動，還能提高切割的穩定性。
具有較小的佔地面積，節省廠房使用空間。

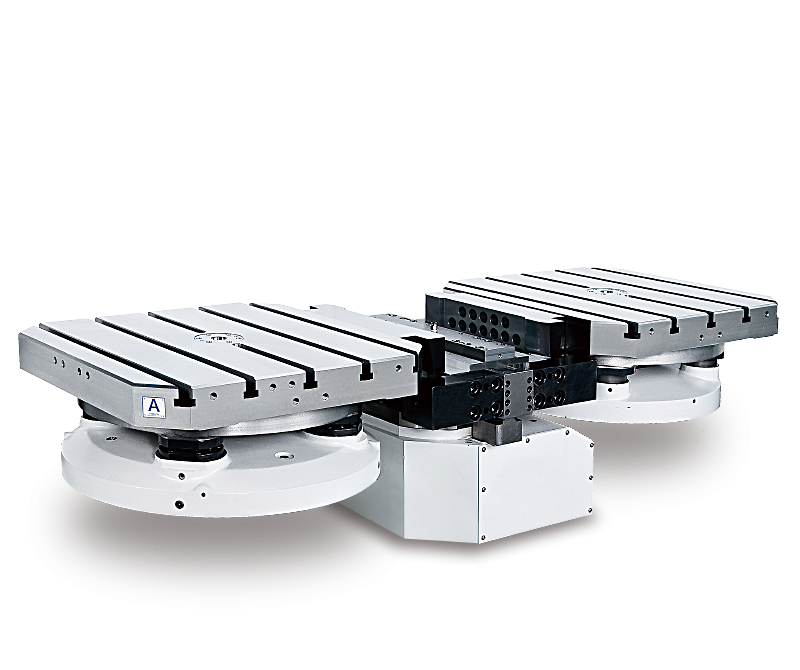

B軸交換盤帶有三件式離合器的伺服系統驅動±5精度以確保定位精度。

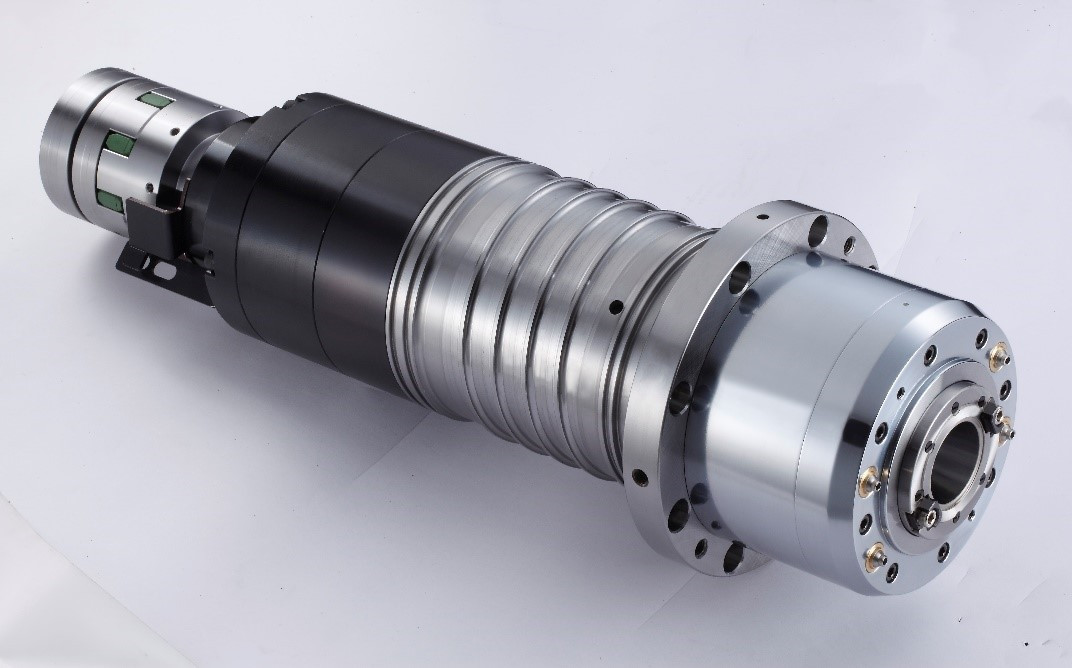

主軸的短鼻設計具有卓越的剛性與精度，實現最佳的結構。
並在前端加長主軸鎖固面，方便客戶加工深孔。

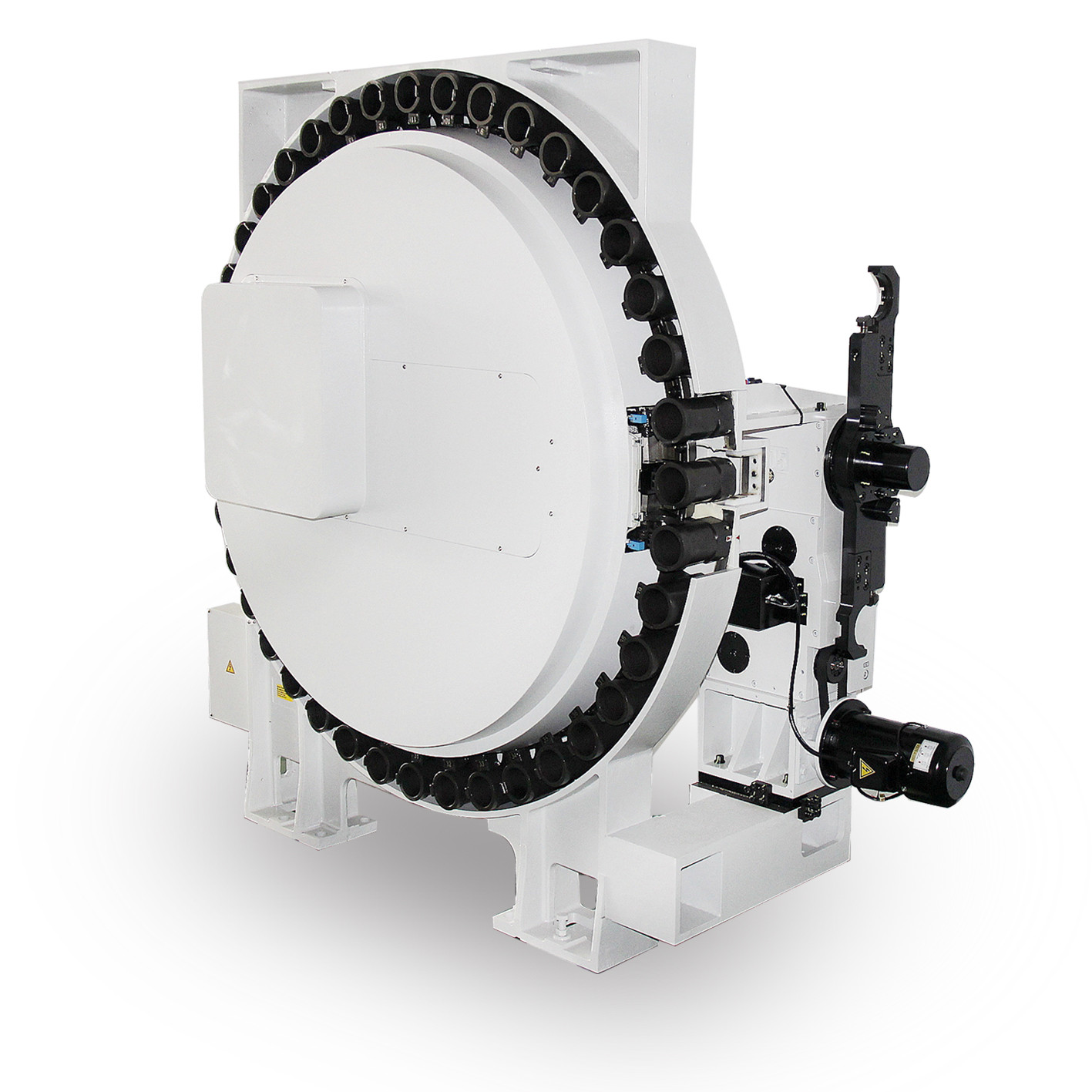

採用40把刀刀庫，快速、簡單、可靠及長壽命的刀具交換裝置。
選用大直徑（Ø 50mm）的滾珠螺桿，回流單元的設計可吸收鋼珠衝擊所產生的噪音，而大幅降低噪音，通過中央自動潤滑系統可以消除熱膨脹的影響，保持運轉的準確性。
採用高精度、超重負荷型滚柱線性滑軌，承受重載荷的情況下提高了剛度，且保持了很高的加工精度，具有最小的磨損以延長使用壽命。
適用於高速加工並大大降低機器的電力需求。
Product Name
Unit
MH-400A
行程
X軸行程
mm
650
Y軸行程
mm
500
Z軸行程
mm
500
主軸中心至工作台台面距離
mm
100~600
主軸鼻端到工作台距離
mm
100
主軸
主軸轉速
rpm
10,000
主軸傳動方式
直結式
主軸樣式
BT-40
主軸馬力
kw
11 / 15
進給
切削進給速度
mm/min
10,000
X/Y/Z軸快速進給
m/min
50 / 50 / 50
工作台
工作台尺寸
mm
400 x 400
T行槽(寬x數目x間距)
mm
工作台螺孔
mm
24-M12 x 1.75P
工作台最大負載
kg
400
工作台分度
0.001°
最大刀具長度
mm
630 x 500
工作台距地面高度
mm
1,050
換刀時間
sec
自動換刀系統
自動換刀形式
圓盤式
刀庫容量
pcs
40
最大刀具長度
mm
350
最大刀具重量
kg
8
最大刀具徑/鄰空刀直徑
mm
76 / 150
換刀時間
sec
其它
機台尺寸(長x寬x高)
mm
3,900 x 3,660 x 2,870
機台重量
kg
11,200
電力需求
KVA
35
氣壓需求
kg/cm²
6
