V-6
控制器
MITSUBISHI M80A / FANUC 0iMF PLUS
X,Y,Z行程
600 / 400 / 450 mm
工作台尺寸
700 x 420 mm
採A字形肋骨结構提高吸振效果，整體鑄件採用箱體設計，鑄件内部採用肋骨强化，達到高度抗彎剛性能成承受高G運動產生的慣量结構。選擇高级米漢纳鑄件材質，經回火處理消除内應力，確保最佳剛性及精度。

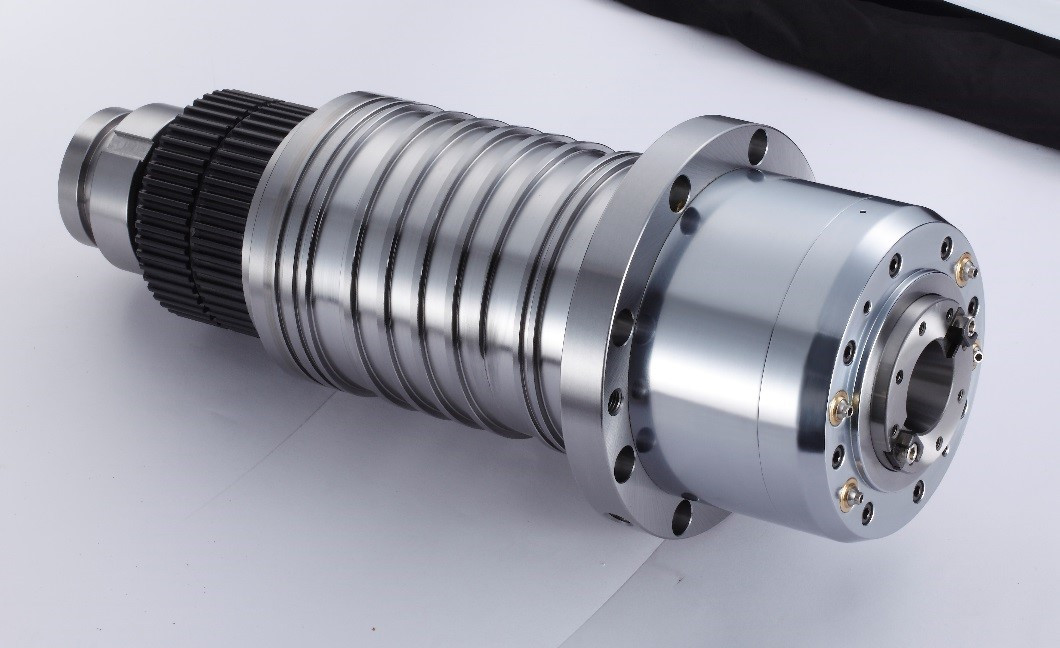

使用高剛性、高精度的鋼珠軸承設計，在高速加工時，主軸的離心力低、膨脹係數低，可實現最佳的精度及使用壽命。
搭配圓盤式刀庫20把刀、BT-30刀柄，客戶可以選擇伺服馬達系統。換刀速度快，更換時間僅為1.5秒，可減少非切削時間，提高生產效率。
選用大直徑（Ø 32mm）的滾珠螺桿，回流單元的設計可吸收鋼珠衝擊所產生的噪音，而大幅降低噪音，螺桿由中央潤滑系统自動潤滑，通過自動潤滑系統消除了熱膨脹的影響。以维持整個操作中的精確度。
採用高精度、超重負荷型滚珠線性滑軌，承受重載荷的情況下提高了剛度，且保持了很高的加工精度，具有最小的磨損以延長使用壽命。適用於高速加工並大大降低機器的電力需求。

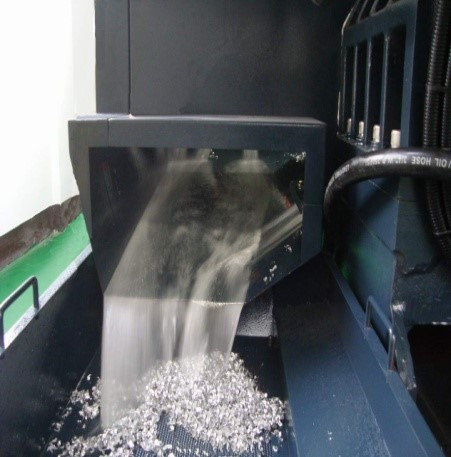

採用後置排屑式,最佳排屑角度設計,配合大流量沖屑系統。
Product Name
Unit
V-6
行程
X軸行程
mm
600
Y軸行程
mm
400
Z軸行程
mm
450
主軸鼻端到工作台距離
mm
120~620
主軸
主軸轉速
rpm
10,000
主軸傳動方式
皮帶式
主軸樣式
BT-40
主軸馬力
kw
3.5 / 5.5
進給
切削進給速度
mm/min
10,000
X/Y/Z軸快速進給
m/min
48 / 48 / 48
工作台
工作台尺寸
mm
700 x 420
T行槽(寬x數目x間距)
mm
18 x 3 x 125
工作台最大負載
kg
300
自動換刀系統
自動換刀形式
圓盤式
刀庫容量
pcs
20
換刀時間
sec
1.5
其它
機台尺寸(長x寬x高)
mm
1,600 x 2,080 x 2,815
機台重量
kg
3300
電力需求
KVA
15
氣壓需求
kg / cm²
6
