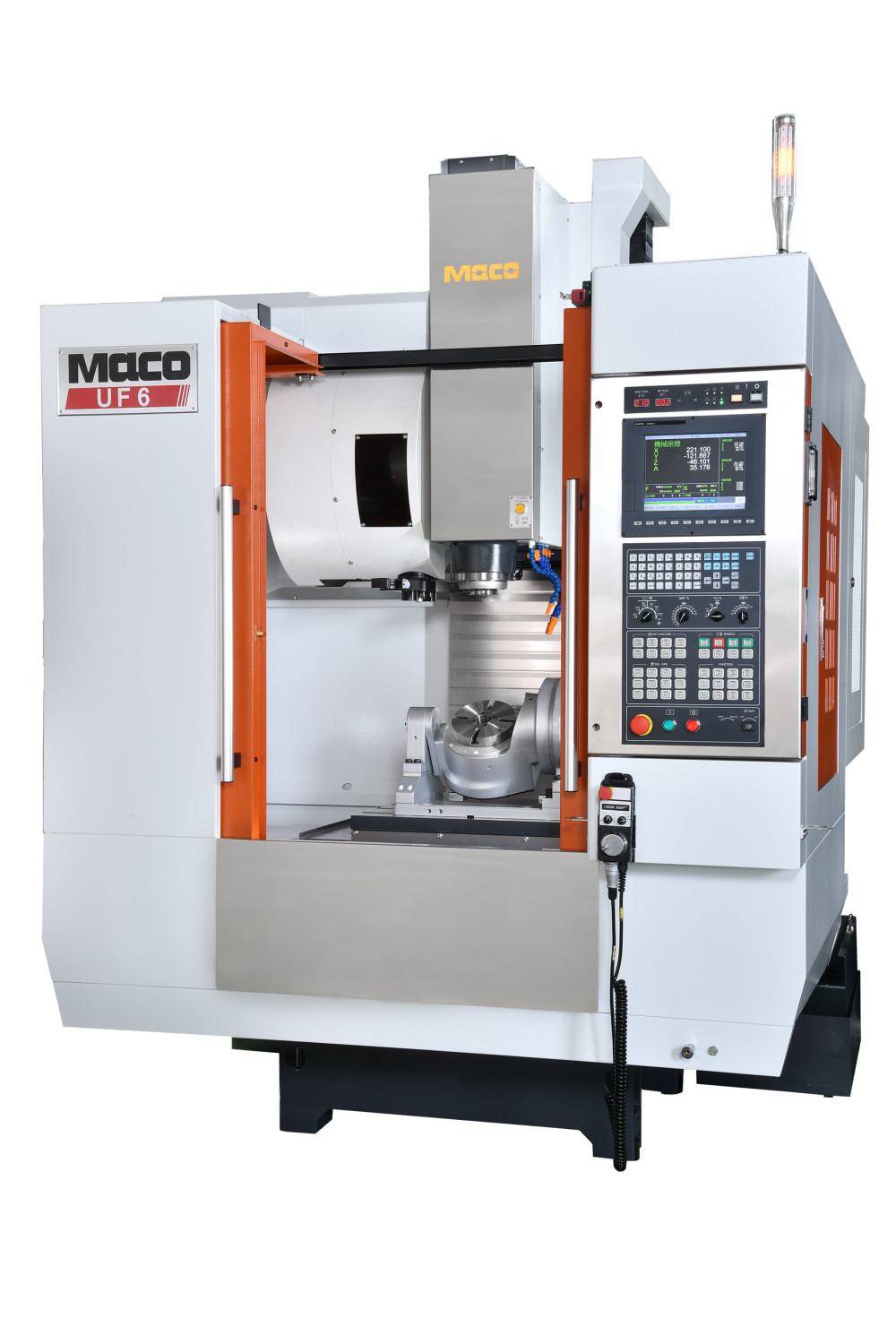

UF6
控制器
新代 220MA-5
X,Y,Z 行程
600 / 400 / 450 mm
工作台尺寸
Ø170 mm

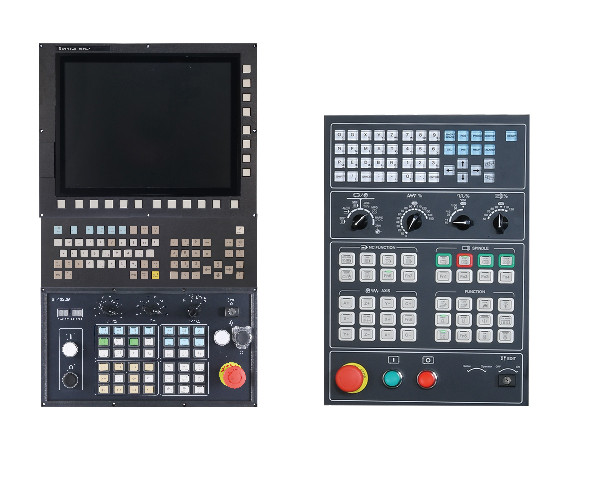

新代五軸控制器220MA-5
標準具有RTCP刀尖跟隨、刀具平滑姿態、旋轉軸輔助煞車...等功能，另可以另行指定控制器品牌。
搭配圓盤式刀庫20把刀和BT-30刀柄，客戶可以選擇伺服馬達系統。換刀速度快，更換時間僅為1.2秒，可減少非切削時間，提高生產效率。

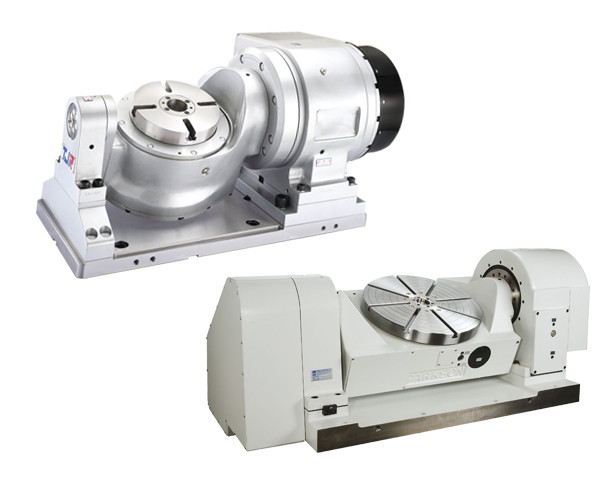

台製 直驅式 4/5軸分度盤
標準使用雙DD馬達傳動，φ170mm旋轉工作台尺寸，最小設定角度 0.001 度。另有旋轉工作台尺寸可依客戶需求，渦桿渦輪型分度盤可選購。

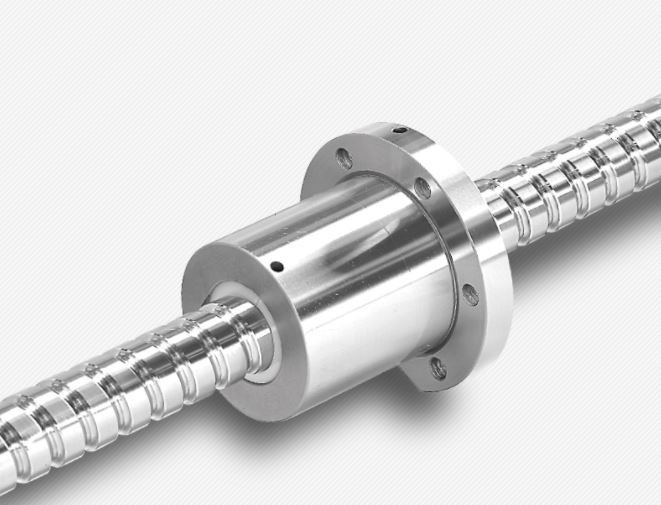

選用大直徑的滾珠螺桿，回流單元的設計可吸收鋼珠衝擊所產生的噪音，而大幅降低噪音，通過自動潤滑系統可以消除熱膨脹的影響，保持運轉的準確性。

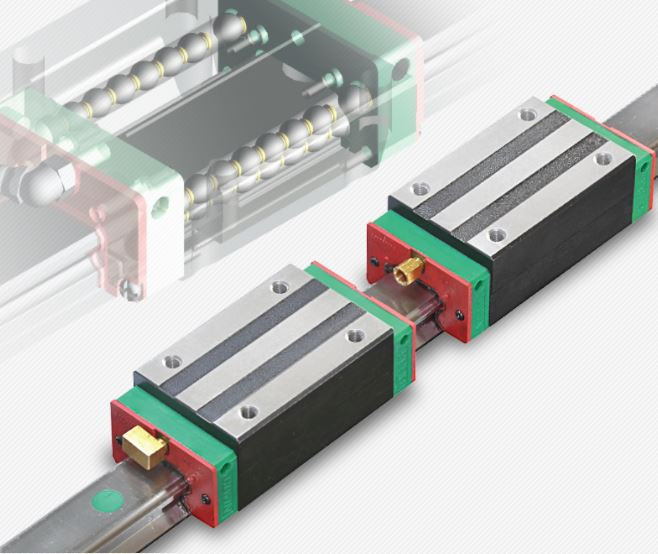

採用高精度、超重負荷型滚珠線性滑軌，承受重載荷的情況下提高了剛度，且保持了很高的加工精度，具有最小的磨損以延長使用壽命。適用於高速加工並大大降低機器的電力需求。
Product Name
Unit
UF6
行程
X軸行程
mm
600
Y軸行程
mm
400
Z軸行程
mm
450
A傾斜軸轉動範圍
degree
+30° ~-110°
C傾斜軸轉動範圍
degree
360°
主軸鼻端到工作台距離
mm
0~320
主軸
主軸轉速
rpm
20000
主軸傳動方式
直結式
主軸樣式
BBT-40
主軸馬力
kw
5.5 / 7.5
進給
切削進給速度
rpm
1-10,000
X/Y/Z軸快速進給
rpm
48 / 48 / 48
工作台
工作台尺寸
mm
Ø170
工作台最大負載
kg
50 / 30 (水平 / 傾斜)
工作台分度
degree
0.001°
自動換刀系統
自動換刀形式
圓盤式
刀庫容量
把刀
20
最大刀具長度
mm
250
最大刀具重量
kg
4
換刀時間
1.8
sec
其它
機台尺寸(長x寬x高)
2,350x1,850x2,590
mm
機台重量
3,200
kg
電力需求
KVA
20
氣壓需求
kg / cm²
6
